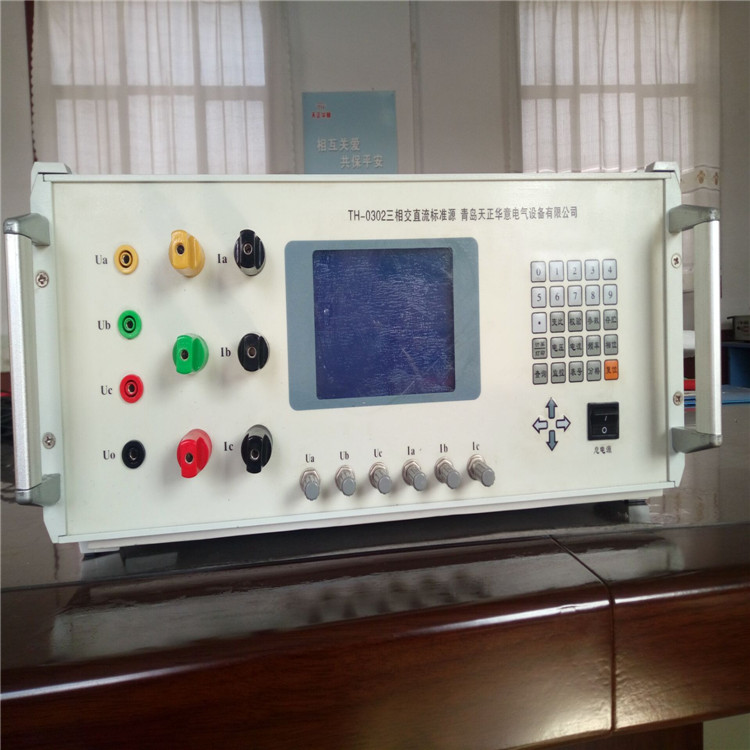

濮阳交流采样现场校验仪三相交流采样在线校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。

濮阳交流采样现场校验仪 交流采样器查询在交流采样器子菜单中，按“2”键后，进入交流采样器查询界面。通过“”、“”键，根据“表号”或“时间”等关键词移动光标选中后按“0K”键即可查看半自动校验时存入的误差数据。“”、“”键用于翻看上、下一页。显示屏左下方的“单删”键用于删除光标选中的被检交流采样器误差数据，右下方的“总删”键用于删除机内存储的全部被检交流采样器误差数据。当机内所存文件总数达到300份（包含指示仪表和变送器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的检定数据（删除之前可把所需误差数据上传给计算机）。5．7 档位校准利用外部更高标准可对本装置进行校准，仅限于装置生产者或中试院不开盖调机或校准。5．7. 1校准操作注意事项：＊ 进入校准菜单界面前，需先降电压、电流为零。＊ 在校准时，需看清屏幕中间显示当前的校准状态与所要校准项目（源与表、零点与满度易弄错）、档位是否一致，才能在电压（电流或功率）对准好外接更高等级的标准表后，按“OK”键进行确认已调好和按“存储”、“OK”键进行存储新校准数据。否则会校乱校准数据。若在屏幕中间显示当前的校准状态与所要校准项目、档位不一致情况下，按了“OK”键进行确认已调好，并没有按“存储”、“OK”键进行存储新校准数据时，只要按“清零”键后，按“复位”键，就可以避免校乱校准数据。＊ 交流校准时“先满度，复位后，再角度”。＊ 直流校准时“先零点，复位后，再满度”。＊ 直流校准中75mV、75V、150V、300V、500V、1000V电压，以及0.5A、1A、2.5A、5A、10A、20A电流只做源校准，不做表校准。＊ 直流校准中±1V、±5V、±10V、±20V电压，以及±1mA、±2.5mA、±5mA、±10mA、±20mA电流只做表校准，不做源校准。校负电压、电流值时请送负电压、电流源。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！

濮阳交流采样现场校验仪谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“U幅度”、“U角度”、“I幅度”、“I角度”间移动，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过20％。）5. 3. 1. 2送数操作在图4所示界面按屏幕下边六个按键中的“送数”键，显示如图6，同时屏幕下方的“送数”键变成“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下边六个按键中的“步进”键即可。若在“手动送数”框里输入错了所需数值时，也可按一下“步进”键返回到步进状态，再重新进入“送数状态”，比按键移位重新输入要快捷。输出检测交流电量送数手动送数C图6在“手动送数”框里输入所需数值（含小数点），再按相应“电压”键，或“电流”键，或“因数”键，或“频率”键，或“角度”键，即一步到位地输出“相别”栏中所显示相别状态的上述各量（电压、电流以当前量程的百分数输入；因数、角度、频率以实际值输入；相别切换只针对电压、电流、因数、角度有效。）。若输入数值超出规定范围，则以规定范围值输入。

濮阳交流采样现场校验仪 使用细则：仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2：开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3：电源插座上的地线应良好接地。7.4：接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到”端子输出相应的中值电阻。7.5.1：频率的选择：按动频率键（循环键），选择相应的频率量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示步长的选择：按动步长键，循环显示倍率值，此项功能主要用于分几步输出满量限值输出调节外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。7.5.4.2：面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5：如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6：误差的处理：按照外控调节或者按照面板按键调节的方式

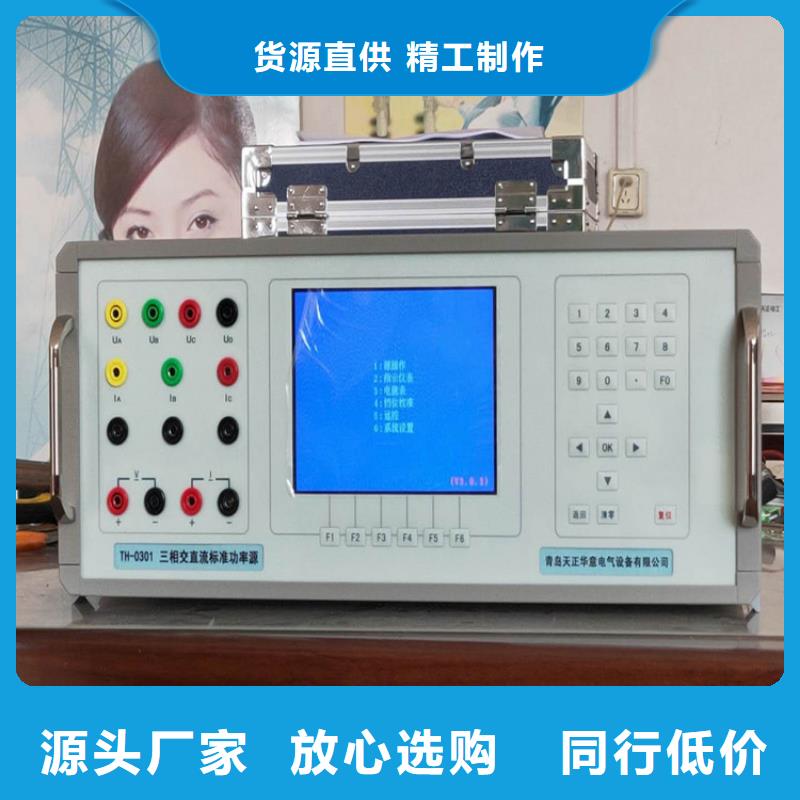

濮阳交流采样现场校验仪使用方法6.1开 机将电源线插头正确地插入额定的电源（220V±5％ 50HZ±5％）后，按下前面板的电源开关，这时仪器“嘟…“的一声，显示器显示如前面板图所示，稍后仪器进入电压电流测量工作状态，本仪器操作界面的基本组成见图6.2主菜单开机稳定以后，在仪表上按【主菜单】键，“嘟…”的一声，屏幕显示主菜单窗口。此时窗口中有一个闪烁的“_”光标停在刚返回的菜单上，通过按【＜】、【＞】、【∧】、【∨】键，将光标移到所选择的功能下面，再按【确认】键即可选择指定的测量功能，同时进入到相应的功能界面，而如图（4）所示，主菜单包括基本参数测量、谐波失真度测量和系统参数设置三个功能块。6.3基本参数的设置进入测量功能后，可以看到各界面有一个测量参数监视区。U为电压、I为电流、ф为相位、P为有功功率、Pf为功率因数、Frq为频率。按【＜＜】键进入对应位置的设置参数。参数设置区，提示当前设置项目，具体方法见下面详细说明。在进行测量之前，用户需观察界面上的参数是否符合被测信号的要求，若不符合则均需要进行相关参数的设置。6.3.1电压、电流量程设置：设置时用按对应位置的【＜＜】 键进入“电压量程（U：100V）”处，在按一次【＜＜】 键进入电流量程（I：5.0A），在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。有功功率，无功功率切换：按数字键0设置为有功功率，功率显示为“P”；按数字键1设置为无功功率，功率显示为“Q”6.3.2 接线方式设置设置时用按对应位置的【＜＜】 键进入“接线方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。6.3.3 显示方式的设置“显示方式”有：百分数、实际值、矢量图显示。设置时用按对应位置的【＜＜】 键进入“显示方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。

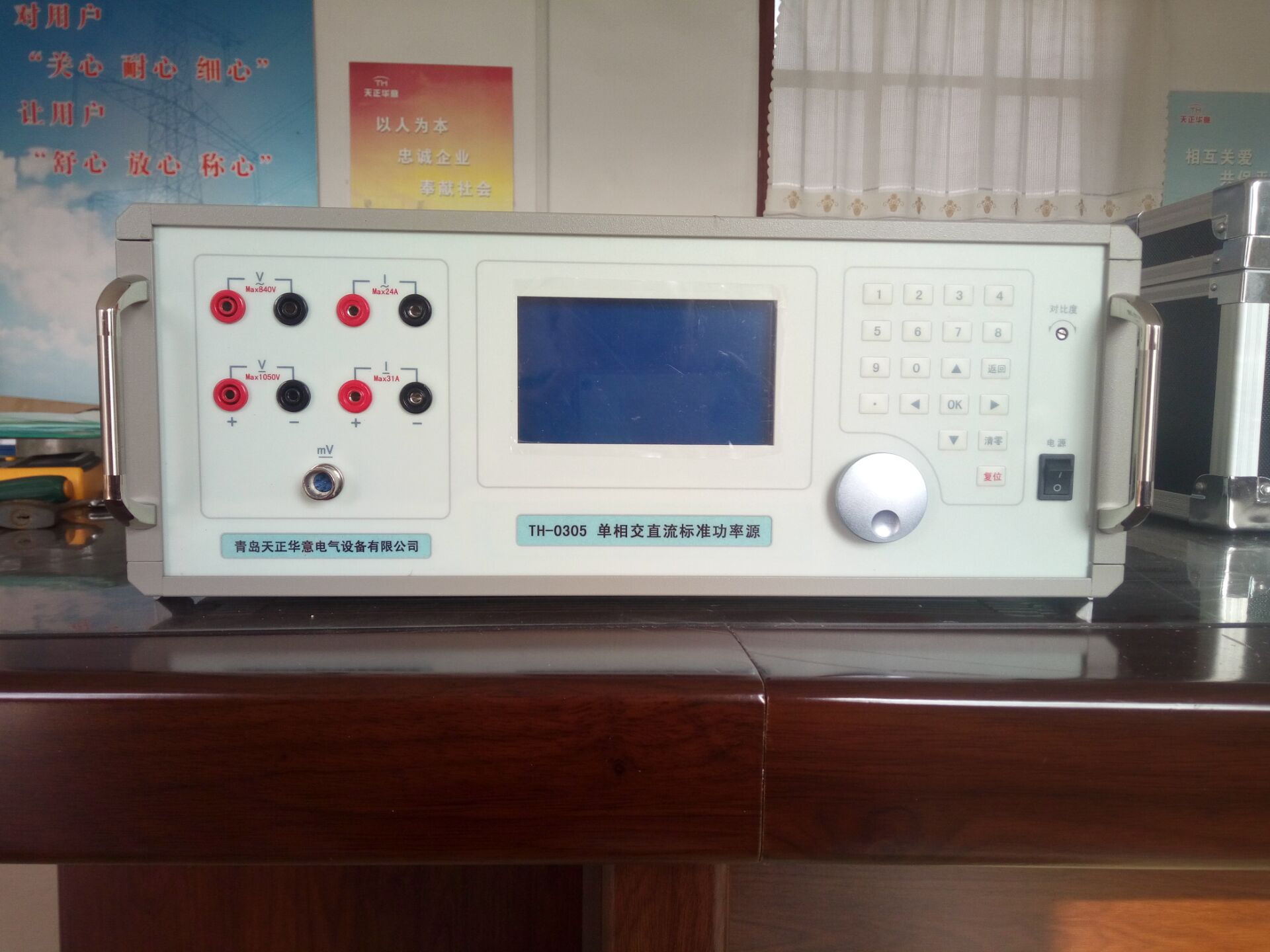

濮阳交流采样现场校验仪表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室。电厂和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电压、电流、相位试验点丰富，便于操作。? 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

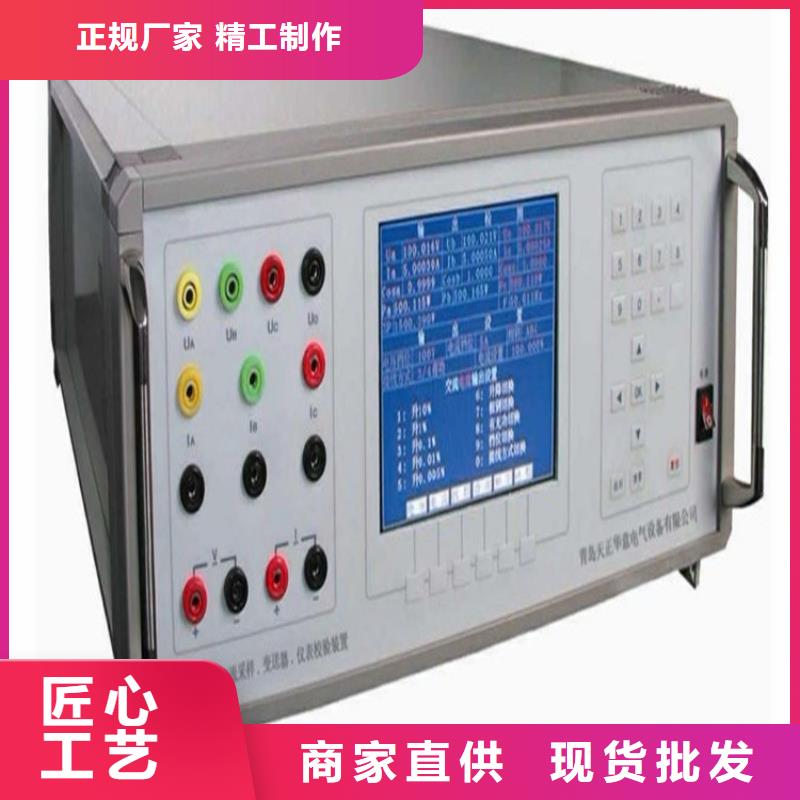

濮阳交流采样现场校验仪 内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置；⑵ 频率栏中显示值在没有交流电压、电流信号时，显示为“38.110”，有交流电压、电流信号时，则显示实际“市电”频率值。当对频率进行“送数”操作或在按屏幕下边六个按键中对应“频率”的空白键进入“交流频率输出设置”界面后，按数字键“9”（市电/标频）键，将频率由“市电”状态转成“标频”状态时，则频率栏中显示“标频”值。注：对于频率进行步进操作时，必须先将频率由“市电”状态转成“标频”状态，否则按“1～5”键步进调节无效；⑶ 在图4中按屏幕下边六个按键中对应“因数”的空白键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后 ，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前电压、电流的档位；相别、接线方式的状态；设置电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。

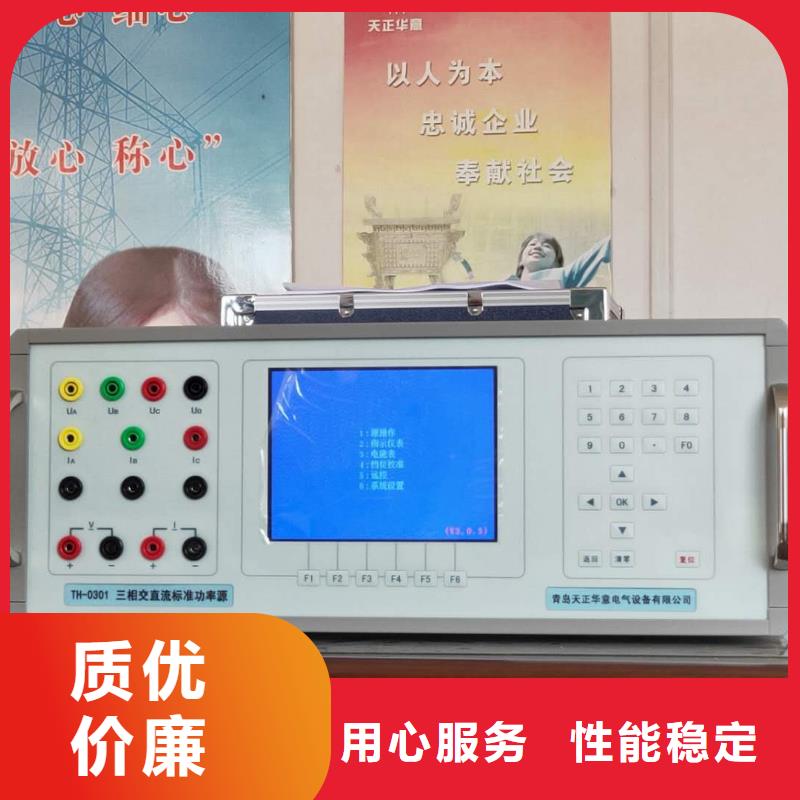

濮阳交流采样现场校验仪表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室。电厂和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电压、电流、相位试验点丰富，便于操作。? 带RS232串口，开放通讯规约，便于计算机控制及升级软件。
